1D Speckle Tracking Scan¶
Speckle Tracking update procedure of one-dimensional scan doesn’t differ much from the case of two-dimensional scan. See Diatom for an example.
1D Scan CXI File¶
In order to obtain the file generate it using Speckle Tracking Simulation. The file has the following structure:
$ h5ls -r results/sim_results/data.cxi
/ Group
/entry_1 Group
/entry_1/data_1 Group
/entry_1/data_1/data Dataset {200, 1, 2000}
/entry_1/instrument_1 Group
/entry_1/instrument_1/detector_1 Group
/entry_1/instrument_1/detector_1/basis_vectors Dataset {200, 2, 3}
/entry_1/instrument_1/detector_1/distance Dataset {SCALAR}
/entry_1/instrument_1/detector_1/x_pixel_size Dataset {SCALAR}
/entry_1/instrument_1/detector_1/y_pixel_size Dataset {SCALAR}
/entry_1/instrument_1/source_1 Group
/entry_1/instrument_1/source_1/energy Dataset {SCALAR}
/entry_1/instrument_1/source_1/wavelength Dataset {SCALAR}
/entry_1/sample_1 Group
/entry_1/sample_1/geometry Group
/entry_1/sample_1/geometry/translations Dataset {200, 3}
/frame_selector Group
/frame_selector/good_frames Dataset {200}
/speckle_tracking Group
/speckle_tracking/defocus Dataset {SCALAR}
/speckle_tracking/mask Dataset {1, 2000}
/speckle_tracking/roi Dataset {4}
/speckle_tracking/whitefield Dataset {1, 2000}
The file contains a ptychograph (set of frames summed over one of detector axes) of 200 frames.
Loading the file¶
Load the file with pyrost.STLoader. In the case of simulated data you can
import the protocol file, which is located in the same folder with data.cxi.
>>> import pyrost as rst
>>> protocol = rst.Protocol.import_ini('results/sim_results/protocol.ini')
>>> loader = rst.loader(protocol=protocol)
>>> data = loader.load('results/sim_results/data.cxi')
Speckle Tracking update¶
You can perform the Speckle Tracking procedure with pyrost.SpeckleTracking.
Note
You should pay outmost attention to choose the right length scales of reference image and pixel mapping (ls_ri, ls_pm). Essentually they stand for high frequency cut-off of the measured data, it helps to supress Poisson noise. If the values are too high you’ll lose useful information. If the values are too low in presence of high noise, you won’t get accurate results.
>>> st_obj = data.get_st()
>>> st_res, errors = st_obj.iter_update(sw_fs=10, ls_pm=2.5, ls_ri=5, verbose=True, n_iter=10)
Initial MSE = 0.267591
Iteration No. 1: Total MSE = 0.229052
Iteration No. 2: Total MSE = 0.188193
Iteration No. 3: Total MSE = 0.157726
Iteration No. 4: Total MSE = 0.137449
Iteration No. 5: Total MSE = 0.125132
Iteration No. 6: Total MSE = 0.118468
Iteration No. 7: Total MSE = 0.114671
Iteration No. 8: Total MSE = 0.112955
Iteration No. 9: Total MSE = 0.112231
Iteration No. 10: Total MSE = 0.111924
OR you can perform iterative update, where the reference image length scale is updated based on gradeint descent with momentum algorithm, which in general gives lower final error.
>>> st_obj = data.get_st()
>>> st_res = st_obj.iter_update_gd(sw_fs=8, ls_pm=2.5, ls_ri=50., verbose=True, n_iter=20)
Initial MSE = 0.179852, Initial ls_ri = 50.00
Iteration No. 1: Total MSE = 0.144939, ls_ri = 51.46
Iteration No. 2: Total MSE = 0.113126, ls_ri = 52.37
Iteration No. 3: Total MSE = 0.088769, ls_ri = 52.70
Iteration No. 4: Total MSE = 0.070811, ls_ri = 51.99
Iteration No. 5: Total MSE = 0.058375, ls_ri = 50.74
Iteration No. 6: Total MSE = 0.050156, ls_ri = 48.79
Iteration No. 7: Total MSE = 0.044550, ls_ri = 46.61
Iteration No. 8: Total MSE = 0.040678, ls_ri = 44.36
Iteration No. 9: Total MSE = 0.038191, ls_ri = 42.28
Iteration No. 10: Total MSE = 0.036637, ls_ri = 40.21
Iteration No. 11: Total MSE = 0.035661, ls_ri = 38.12
Iteration No. 12: Total MSE = 0.034942, ls_ri = 36.07
Iteration No. 13: Total MSE = 0.034417, ls_ri = 34.13
Iteration No. 14: Total MSE = 0.034110, ls_ri = 32.35
Iteration No. 15: Total MSE = 0.034038, ls_ri = 30.79
Iteration No. 16: Total MSE = 0.034014, ls_ri = 29.45
Iteration No. 17: Total MSE = 0.034177, ls_ri = 28.35
Iteration No. 18: Total MSE = 0.034302, ls_ri = 27.75
Iteration No. 19: Total MSE = 0.034382, ls_ri = 27.54
Iteration No. 20: Total MSE = 0.034349, ls_ri = 27.64

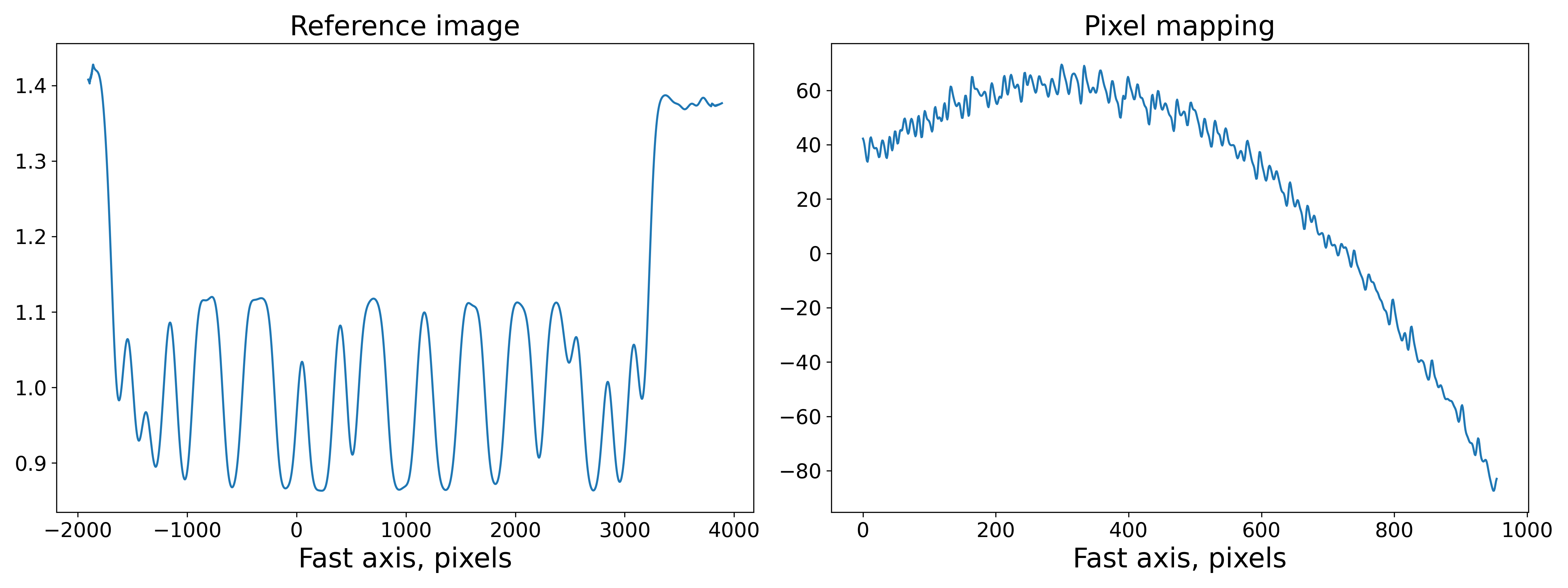

>>> fig, axes = plt.subplots(1, 2, figsize=(16, 6))
>>> axes[0].plot(np.arange(st_res.reference_image.shape[1]) - st_res.m0,
>>> st_res.reference_image[0])
>>> axes[0].set_title('Reference image', fontsize=20)
>>> axes[1].plot((st_res.pixel_map - st_obj.pixel_map)[1, 0])
>>> axes[1].set_title('Pixel mapping', fontsize=20)
>>> for ax in axes:
>>> ax.tick_params(labelsize=15)
>>> ax.set_xlabel('Fast axis, pixels', fontsize=20)
>>> plt.show()
Phase reconstruction¶
After we got the pixel map we’re able to reconstruct the phase profile and fit it with polynomial function.
>>> data.update_phase(st_res)
>>> fit = data.fit_phase(axis=1, max_order=2)
>>> fit['alpha'] # alpha in the simulation
-0.05065824525080925
>>> fit_obj = data.get_fit(axis=1)

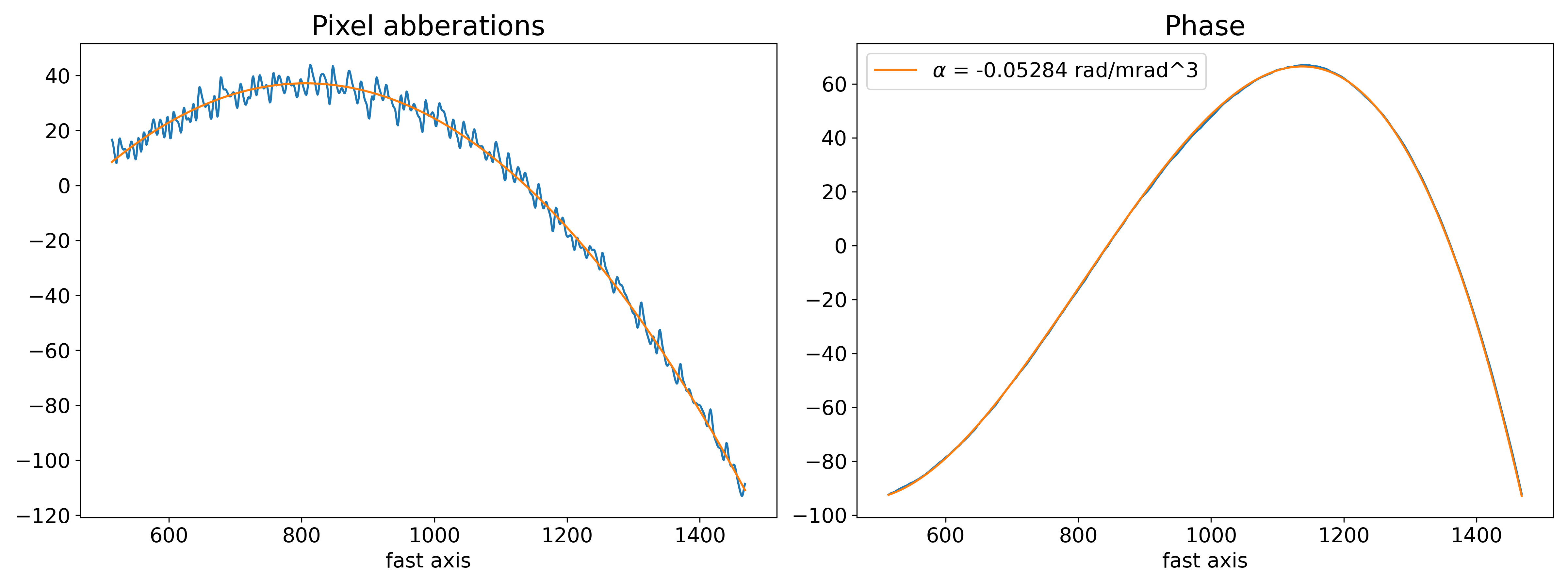

>>> fig, axes = plt.subplots(1, 2, figsize=(16, 6))
>>> axes[0].plot(fit_obj.pixels, fit_obj.pixel_abberations)
>>> axes[0].plot(fit_obj.pixels, fit_obj.model(fit['fit']))
>>> axes[0].set_title('Pixel abberations', fontsize=20)
>>> axes[1].plot(fit_obj.pixels, fit_obj.phase)
>>> axes[1].plot(fit_obj.pixels, fit_obj.model(fit['ph_fit']),
>>> label=r'$\alpha$ = {:.5f} rad/mrad^3'.format(fit['alpha']))
>>> axes[1].set_title('Phase', fontsize=20)
>>> axes[1].legend(fontsize=15)
>>> for ax in axes:
>>> ax.tick_params(axis='both', which='major', labelsize=15)
>>> ax.set_xlabel('fast axis', fontsize=15)
>>> plt.show()
Saving the results¶
In the end you can save the results to a CXI file.
>>> with h5py.File('results/sim_results/data_proc.cxi', 'w') as cxi_file:
>>> data.write_cxi(cxi_file)
$ h5ls -r results/sim_results/data_proc.cxi
/ Group
/entry_1 Group
/entry_1/data_1 Group
/entry_1/data_1/data Dataset {200, 1, 2000}
/entry_1/instrument_1 Group
/entry_1/instrument_1/detector_1 Group
/entry_1/instrument_1/detector_1/basis_vectors Dataset {200, 2, 3}
/entry_1/instrument_1/detector_1/distance Dataset {SCALAR}
/entry_1/instrument_1/detector_1/x_pixel_size Dataset {SCALAR}
/entry_1/instrument_1/detector_1/y_pixel_size Dataset {SCALAR}
/entry_1/instrument_1/source_1 Group
/entry_1/instrument_1/source_1/wavelength Dataset {SCALAR}
/entry_1/sample_1 Group
/entry_1/sample_1/geometry Group
/entry_1/sample_1/geometry/translations Dataset {200, 3}
/frame_selector Group
/frame_selector/good_frames Dataset {200}
/speckle_tracking Group
/speckle_tracking/error_frame Dataset {1, 2000}
/speckle_tracking/dfs Dataset {SCALAR}
/speckle_tracking/dss Dataset {SCALAR}
/speckle_tracking/mask Dataset {1, 2000}
/speckle_tracking/phase Dataset {1, 2000}
/speckle_tracking/pixel_abberations Dataset {2, 1, 2000}
/speckle_tracking/pixel_map Dataset {2, 1, 2000}
/speckle_tracking/pixel_translations Dataset {200, 2}
/speckle_tracking/reference_image Dataset {1, 5754}
/speckle_tracking/roi Dataset {4}
/speckle_tracking/whitefield Dataset {1, 2000}
